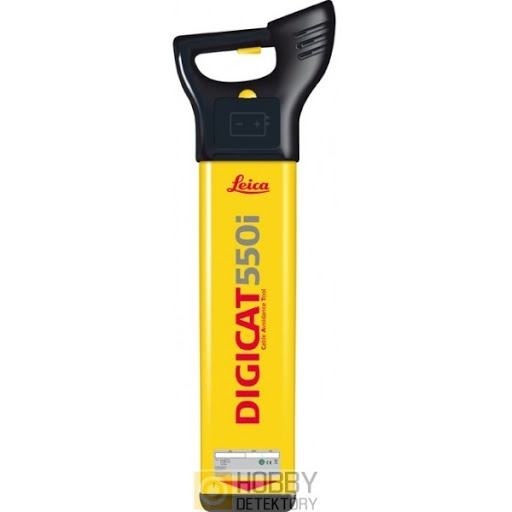

Hledačka Leica Digicat 550i – kompletní sada popis:

Vyhledávání podzemních vedení, kabelů, sítí, potrubí atd. s možností určení hloubky uložení – Leica DIGICAT 550i.

Najděte vedení nebo se jim vyhněte – Leica Digisystem je řešení!

Pod zemí je instalováno velké množství veřejných a privátních vedení. Získání přesné informace o jejich umístění je nezbytností před započetím jakýchkoliv výkopových prací. V plné odpovědnosti každé firmy nebo odpovědné osoby je ověřit výkresy veřejných sítí a zabránit poničení existujících služeb.























Zvýšená bezpečnost

Každý rok jsou pracovníci stavenišť zraněni díky nepozornému přeseknutí skrytých elektrických kabelů nebo plynových potrubí. S Leica Digisystem mohou operátoři přesně a spolehlivě lokalizovat, vyhledat a označit podzemní vedení před bagrováním.
Náklady poničení
Zničení podzemních vedení mohou mít za následek úrazy, nehody i osobní spory. Pokud dnes nepoužíváte vyhledávací systém, může to být pro vás v budoucnu velmi nákladné.

Digisystem – rychlý, jednoduchý, přesný a šikovný pomocník pro vaši firmu

Kompletní Digisystem obsahuje vyhledávač podzemních vedení Digicat 500i nebo Digicat 550i, dále generátor signálu DigitexTM 8/33 a trasovací zařízení DigitraceTM. Díky této sestavě se vyhledávání podzemních kabelů a potrubí stává jednoduchou a snadnou úlohou. V místě výkonu práce systém zvyšuje vaši bezpečnost, šetří námahu i peníze.
Jak Digicat vyhledává?

Digicat přijímá šířící se elektromagnetické vlny od podzemních vedení. Pomocí zjištěné intenzity a směru přijímaných signálů určí pracovník místo a směr uložení podzemního vedení. Označení místa jeho průběhu na povrchu terénu poskytuje týmu hloubení jasné údaje, kde se smí a nesmí bagrovat.
Části systému

Vyhledávací přístroj DigicatTM se může používat ke hledání živých silových kabelů pod napětím, sledování skrytých metalických vedení, která šíří signály i kovových vedení bez napětí. Při použití signálního generátoru DigitexTM 8/33 o dvou sledovacích frekvencích dostanete vždy vysoce přesné výsledky. Také dokážete sledovat zvolené konkrétní vedení a jeho průběh mezi dalšími podobnými kabely. Generátor můžete k vedení připojit přímo svorkami nebo nepřímo signálními kleštěmi. V případě, že znáte průběh vedení v omezeném úseku, umístíte generátor přímo nad něj a on sám indukuje signál na vedení, který následně snadno dohledáte pomocí Digicatu. Sledování trasovacího zařízení DigitraceTM umožňuje hledání plastikových potrubí, cihlové drenáže a ostatní nekovových potrubí tak, že do těchto trubek tento trasovač nasunete a připojíte ke generátoru signálu Digitex.

Práce s generátorem DIGITEX 8/33TM


Generátor lze připojit:

krokosvorkou přímo k vodiči nebo vodicímu drátku
pomocí elektromagnetického pole vysílaného generátorem lze indukovat na vodiči signál o frekvenci 8/33kHz
signálními kleštěmi ke kabelu pod napětím

Režimy hledání:

Power mód: vyhledá aktivní silová vedení pod napětím.
Radio mód: sleduje odražené signály pocházející ze zabudovaného radiového vysílače. Tyto signály pronikají zeminou a šíří se po metalických kabelech a potrubích.
Režim měření 8 a 33 kHz: vyhledá signál vytvářený dvou frekvenčním generátorem DigitexTM 8/33 na kovovém podzemním vodiči.
AUTO mód: vhodný pro základní prohledání prostoru – jestli tam něco je nebo ne. Pro přesnější vyhledání je vhodné využít jednotlivé režimy samostatně.

Technické parametry:
Digicat 500i/550i – hledačka
Frekvence Power mód 50/60 Hz, Radio mód 15–30 Hz, mód Generátor 8 a 33 kHz
Hloubka Power do 3m, Radio do 2m, Generátor do 3m
Určení hloubky (jen pro Digicat 550i) pro Digitex (režim 33 kHz, 8kHz) nebo Digimouse. Do 3m s přesností 10% (typická)
Odolnost proti vodě a prachu IP54
Baterie 6 x AA alkalické (IEC LR6 – dodávané) nebo nabíjecí NiMh
Životnost baterií 40 hodin při přerušovaném používání, podle kvality baterií
Hmotnost 2,83 kg včetně baterií
Digitex 8/33 – generátor
Frekvence 8 nebo 33 Khz Duální frekvence je využitelná v režimu spojení
Rozsah sledování Indukce typicky 150m, spojení typicky 250m
Přiložené příslušenství Kabelová sada vybavená krokosvorkami se zemnicím hrotem
Baterie 4 x C alkalické (IEC LR14 – dodávané)
Životnost baterií 40 hodin, podle kvality baterií
Digitrace TM 30/50/80 – trasovací kabel
(30/50/80 m cívka s měděným vodičem obaleným sklolaminátem)
Přiložené příslušenství Kabelová sada na připojení k Digitex 8/33
